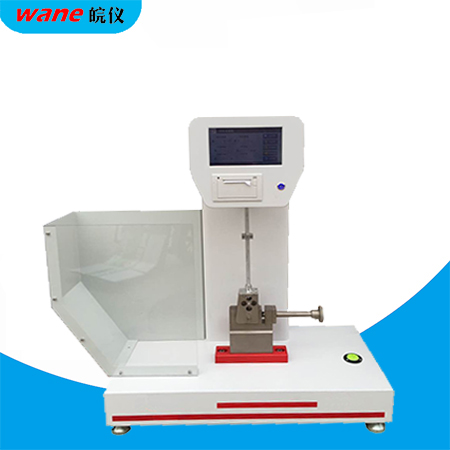

型號：WYX-5.5D
懸臂梁沖擊試驗機主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料沖擊韌性的測定。本沖擊試驗機是化工行業(yè)、科研單位、大專院校、質量檢測部門、專業(yè)生產廠家實驗室等單位理想的試驗設備。
該沖擊試驗機為擺錘式，并由擺錘、試樣支座、能量指示機構和機體等主要構件組成，能指示試樣破壞過程中所吸收的沖擊能量。
該產品測量范圍廣，PLC觸摸屏控制及顯示,實驗結果自動計算帶有U盤存儲數據功能,可導出編輯打印,具有能量損失自動修正功能,清晰明了，操作方便，測量結果準確可靠。
數顯懸臂梁塑料沖擊試驗機符合標準
GB/T 1843—96 《塑料懸臂梁沖擊試驗方法》
ISO 180-1993 《塑料懸臂梁沖擊強度的測定》
GB/T 2611-2007 《試驗機通用技術要求》
JB/T 8761-1998 《塑料懸臂梁沖擊試驗機》
數顯懸臂梁塑料沖擊試驗機技術規(guī)格
|
沖擊能量
|
2.75J、5.5J
|
|
沖擊速度
|
3.5m/s
|
|
擺錘預揚角
|
1500
|
|
沖擊刀刃至鉗口上面距離
|
22mm±0.2mm
|
|
打擊中心距
|
335mm
|
|
刀刃圓角半徑
|
R=0.8mm±0.2mm
|
|
能量損失
|
1.0J <0.02J； 2.75J <0.03J；5.5J <0.03J
|
|
最小分辨率
|
0.001J
|
|
儀器尺寸
|
長830mm×寬300mm×高890mm
|
|
所需空間
|
前后0.4m, 左右1.5m,上部1.5m
|
|
電 源
|
100VA 220VAC 50HZ
|
1、 主機 一臺
2、 沖擊擺 一把
3、 砝碼 一對
4、 固定鉗口 一對
5、 對中樣板 一塊
6、 內六角搬手 4mm、5mm、6mm 各一把
7、 電源線 一根
試樣類型：最佳試樣為Ⅰ型
|
試樣型號
|
長L（mm）
|
寬b（mm）
|
厚h（mm）
|
|
1
|
80±2
|
10.0±0.2
|
4
|
|
2
|
63.5±2
|
12.7±0.2
|
12.7±0.2
|
|
3
|
63.5±2
|
12.7±0.2
|
6.4±0.2
|
|
4
|
63.5±2
|
12.7±0.2
|
3.2±0.2
|
